поездка на завод M+S HYDRAULIC часть 4

Добрый день!

В этой статье хочу рассказать Вам о модификациях моторов и их применении в коммунальном хозяйстве и буровой технике, прокатных станах, сельскохозяйственной технике и самоходных подъемных тележках.

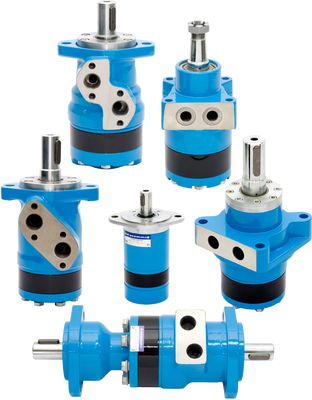

Гидромоторы которые выпускает завод М+S Гидравлик, как я уже писал выше, делятся на легкие, средние и тяжелые, моторы повышенной мощности и усиленные. Но в каждой категории моторов есть свои модификации. Рассмотрим сначала легкие моторы.

Если открыть каталог, то мы видим мотор с присоединениями и исполнениями, которые наиболее часто используются в производстве. Но для удобства производителей техники с использованием наших гидромоторов, в каталоге и естественно в производстве есть чертежи и присоединительные размеры отличные от стандартных.

Вал мотора.

Валы гидромоторов имеют разные диаметры и исполнения. По требованию заказчика на мотор устанавливаются валы;

-цилиндрические (в метрическом и дюймовом) исполнении,

-конусные,

-цилиндрические в разной размерности,

-шлицевые (с разным количеством шлицов),

-цилиндрические без шпонок, с отверстием под шток или стопор.

Присоединительные фланцы.

Присоединительные размеры гидромотора могут изготавливаться в разных исполнениях;

-со смещенным центром (W),

- присоединительными размерами с SAE А2 и SAE А4, (A,Q,F) исполнениями,

-гидромотор может быть оборудован тормозным барабаном для колесного исполнения,

-средние и тяжелые моторы изготавливаются и с укороченным фланцем для удобства присоединения гидравлических тормозов (MSS),

-для использования гидромоторов в компактных агрегатах применяется фланец (MSV,MVV,MTW,MTV)

Все исполнения представлены в каталоге и детально описаны на сайте M+S Гидравлик, а так же имеются 3D модели для удобства конструкторов.

В каталогах каждая модель исполнения обозначается буквой или цифровым кодом.

Исполнение присоединительных портов.

Для производителей техники на заводе позаботились и об удобстве присоединения линии давления, слива и дренажа.

Подвод шлангов питателей по заказу потребителя можно выполнить в стандартном исполнении и с тыльной части гидромотора. По запросу заказчика гидромоторы могут изготавливаться как с дренажной линией, так и без нее.

Уплотнения и подшипниковые узлы.

Для разных агрегатов производства выдвигаются разные требования к усилиям на гидромоторы и способностью противостоять различным внешним и внутренним агрессивным воздействиям.

Для этого гидромашины комплектуются индивидуальными сальниковыми уплотнениями и подшипниковыми узлами. Одни подшипники помогают работать гидромоторам с большими продольными нагрузками, а другие - с поперечными. Сальниковые уплотнения устанавливаются с учетом внутреннего давления гидравлической системы, а так же с учетом климатического исполнения.

Датчики.

В наше время каждый собственник техники предъявляет к производителю новые требования к учету и времени работы агрегатов. Для этого на заводе проработали и установили датчики холла, которые помогают устанавливать оптимальную частоту вращения гидромоторов и периодичность их работы.
