Гидрораспределители: разновидности

В зависимости от разновидности основного элемента, можно купить следующие гидрораспределители:

• золотникового типа;
• клапанного типа;
• кранового типа.

Золотниковые

В качестве главного элемента подобных распределителей используется золотник цилиндрической или плоской формы. В простейшей схеме все происходит так, как мы описали выше. В «спокойном» положении золотник перекрывает каналы. При его смещении влево жидкость поднимается в левую полость цилиндра, вследствие чего поршень движется вправо. Если же механизм сдвинуть вправо, жидкость станет заполнять уже эту сторону гидроцилиндра, заставляя шток втягиваться обратно. Процесс возвращения поршня в исходное положение обычно происходит быстрее, так как площадь заполнения меньше.

По количеству линий движения жидкости различают двух-, трех- и многоходовые гидрораспределители. Управление системой может быть ручным или гидравлическим, электромагнитным или электрогидравлическим. При использовании только мускульной силы задействуется кнопка, рычаг, поворотная рукоятка или ножная педаль. В случае механического устройства процесс запускается толкателем, роликом или пружиной. Давление бывает прямым гидравлическим и пневматическим.

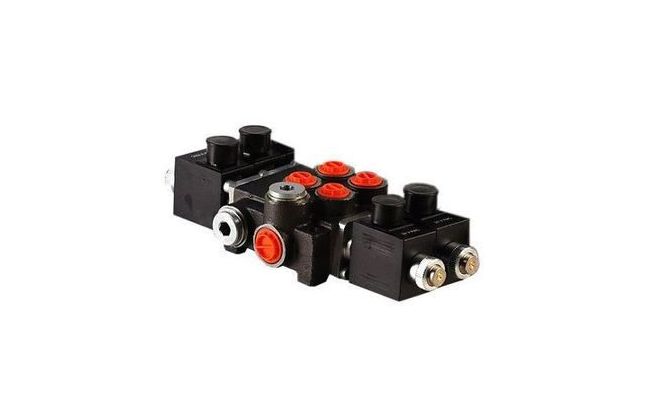

Часто в системе используется сразу несколько золотников. Такие конструкции делятся на моноблочные и секционные. Если отделений несколько, они соединяются болтами. Запорно-регулирующий механизм для этого типа распределителей выпускается в трех исполнениях: с положительным, нулевым и отрицательным осевым перекрытием. У каждого из них есть свои достоинства и недостатки.

Преимуществом первого варианта является возможность фиксировать положение поршня. Минус: есть зона нечувствительности, в рамках которой исполнительный механизм не движется даже при наличии сигнала. У золотников с нулевым осевым покрытием такая область отсутствует. Их недостатком является достаточно высокая стоимость, связанная со сложностями при изготовлении. У моделей с отрицательным перекрытием зона нечувствительности минимальна. Негативный фактор здесь заключается в меньшей жесткости конструкции.

Крановые

Эти гидрораспределители регулируют потоки за счет поворота крановой пробки. Наибольшей популярностью пользуются изделия цилиндрической и конической формы. Также выпускаются плоские и сферические модели. Одной из важнейших характеристик подобных устройств является герметичность. Со временем зазор между пробкой и корпусом крана может увеличиваться, вследствие чего происходит утечка рабочей жидкости.

С такой неприятностью чаще всего сталкиваются пользователи гидрораспределителей с цилиндрической пробкой. Изначально зазор между поверхностями составляет 0,01…0,02 мм. По мере изнашивания конструкции, пробка и корпус начинают прилегать друг к другу не так плотно. Приходится либо смириться с постоянными потерями жидкости (все-таки они не слишком велики), либо покупать новое устройство. У моделей с конической пробкой эта проблема отсутствует, что делает их приобретение более выгодным.

Клапанные

Гидрораспределители, которые используют в качестве запорно-регулирующего элемента клапан, способны работать при высоком давлении. Если золотниковые конструкции ограничены номиналом 32 МПа, то клапанные могут выдерживать нагрузки в два-три раза больше. Вектор потока рабочей жидкости регулируется путем последовательного открытия/закрытия проходных каналов.

Когда требуется активировать двигатель, оператор перемещает стержень, на котором расположены выступы. В результате этого движения одна из пар клапанов открывается, и жидкость начинает движение по соответствующему каналу. Она либо поступает в гидродвигатель, либо сливается в бак. По окончании процесса стержень возвращается в исходное положение.

Клапаны для распределителей могут иметь самую разную форму, начиная от шариков и заканчивая конусами. Управляются они ручным, механическим или электротехническим способом. Из устройств, приводящихся в действие мускульными усилиями, наибольшее распространение получили элементы с качающимся рычагом. Во многих конструкциях открытие/закрытие клапанов осуществляется с помощью кулачкового привода.

Способность этих гидрораспределителей выдерживать серьезное давление влияет на габариты и вес изделий. Они значительно тяжелее и больше по сравнению с золотниковыми моделями, пропускающими столько же рабочей жидкости. Также следует учитывать резкую посадку клапанов на седло. Периодически могут возникать серьезные гидравлические удары, которые негативно сказываются на работе всей системы и сроке ее эксплуатации. Ввиду этого, подобные устройства не рекомендуется применять в конструкциях, где допускается большая инерция движущихся масс.
